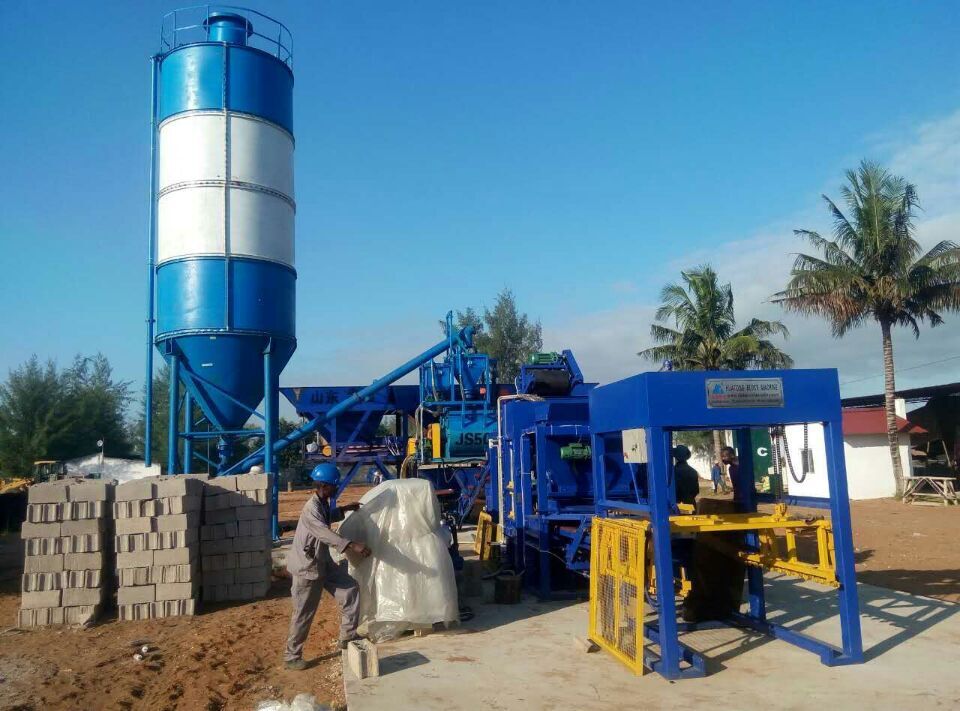

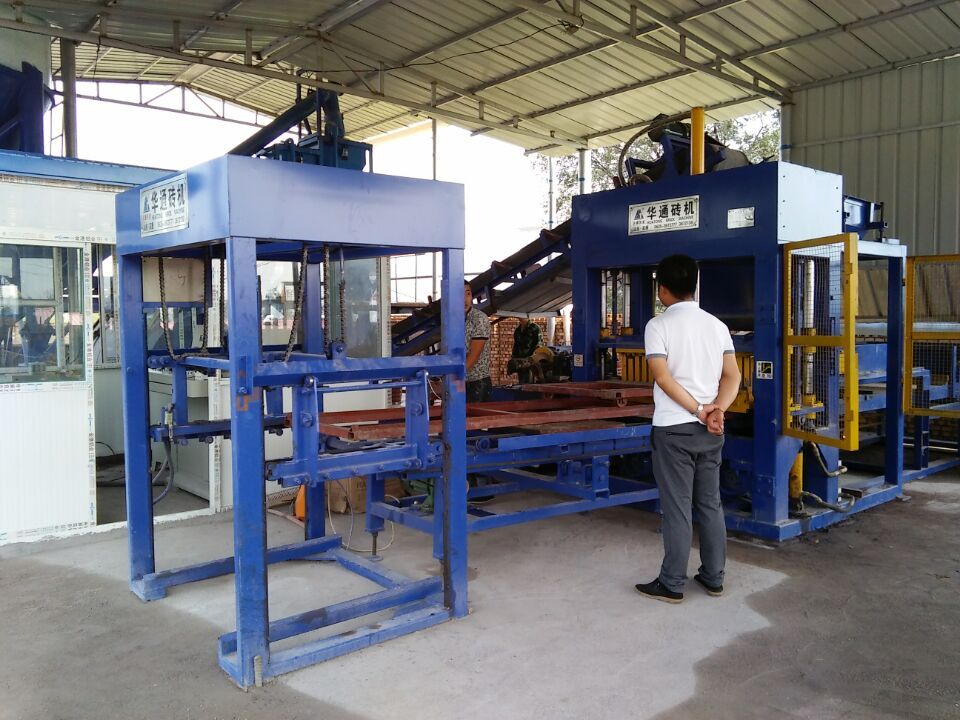

Автоматты бетон блоктарын жасайтын машина

Автоматты бетон блоктарын жасайтын машина арнайы дәнекерлеумен жақсы және стандартты болаттан жасалған.
Қалыптың қозғалысын қамтамасыз ету үшін машина төрт полюсті бағдарды және ұзартылған втулканы қабылдайды.
Станоктың қалыптары, тісті доңғалақтары мен біліктері сөндіру, борлау, карбюрлеу сияқты термиялық өңдеуден өтеді.

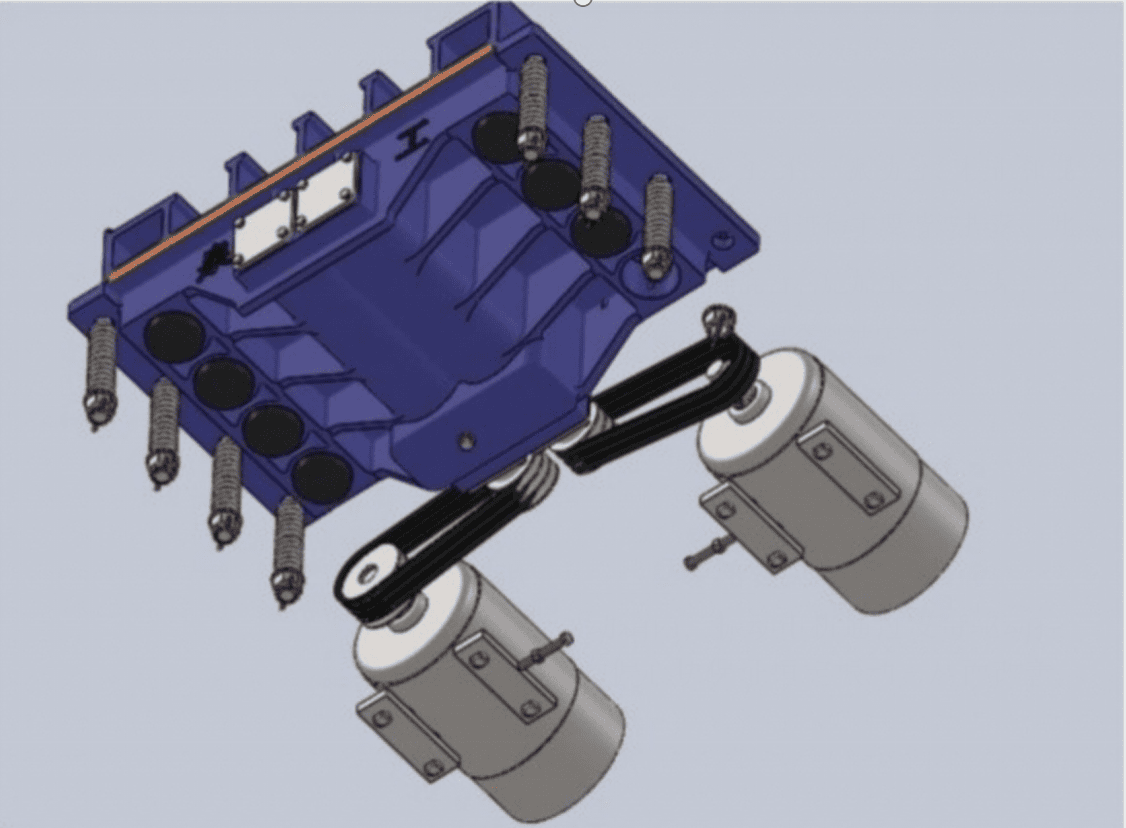

Вибратор қорабы мен машинаның діріл үстелі интегративті және бір мезгілде.
Құрылғы siemens PLC, Chneider контакторы, Omron сенсорлары және Юкен гидравликасын пайдаланады.

Қазір хабарласыңыз Электрондық пошта Телефон WhatsApp

Өнім мәліметтері

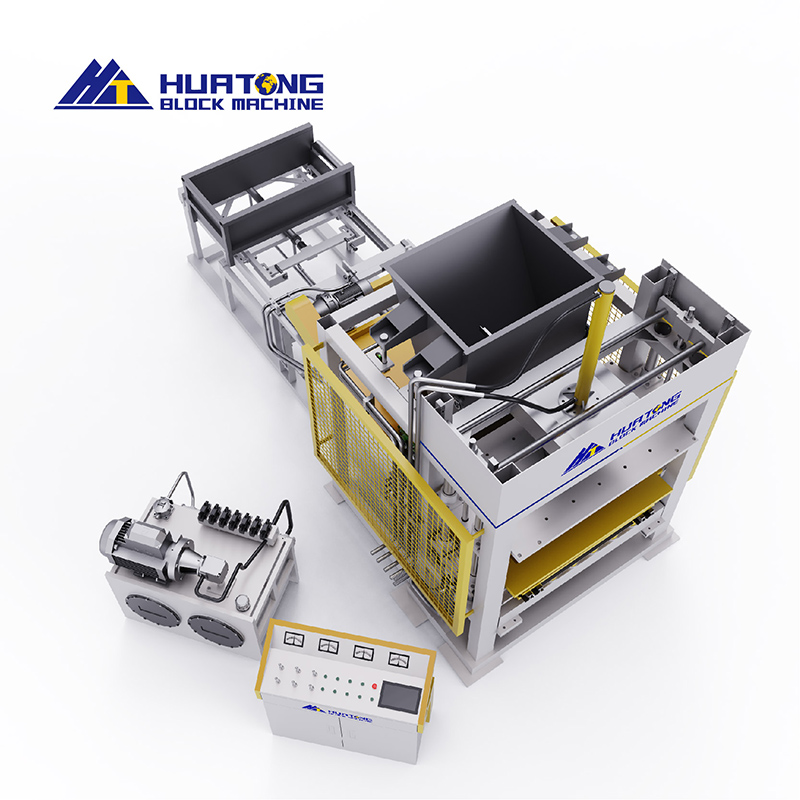

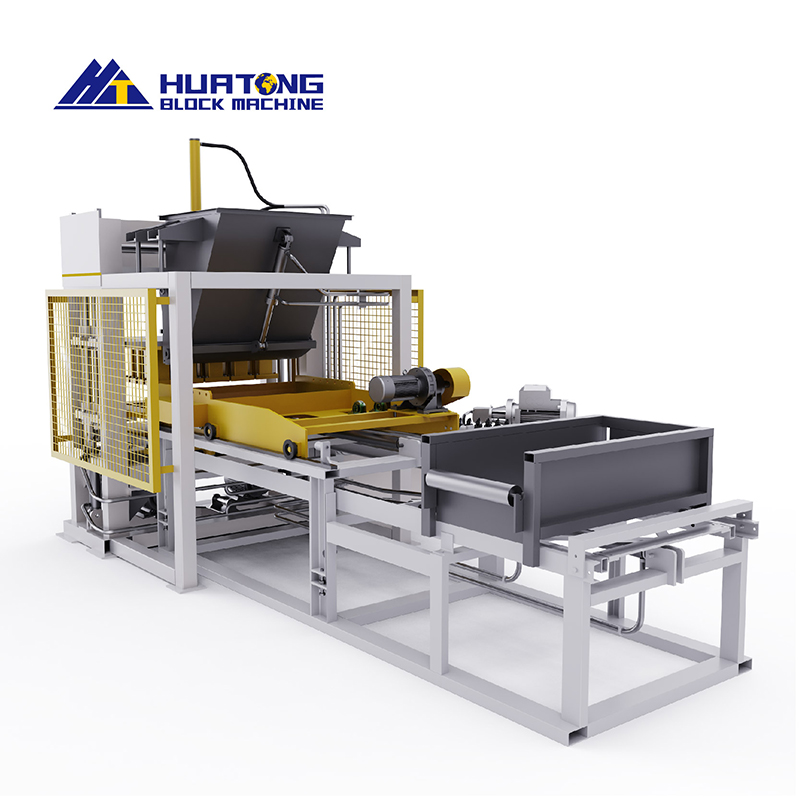

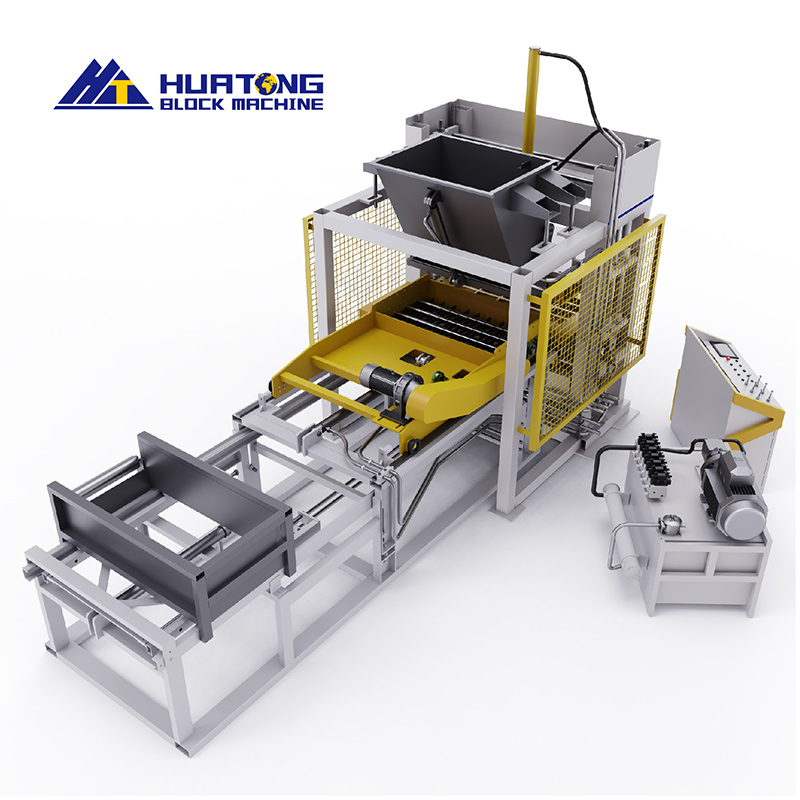

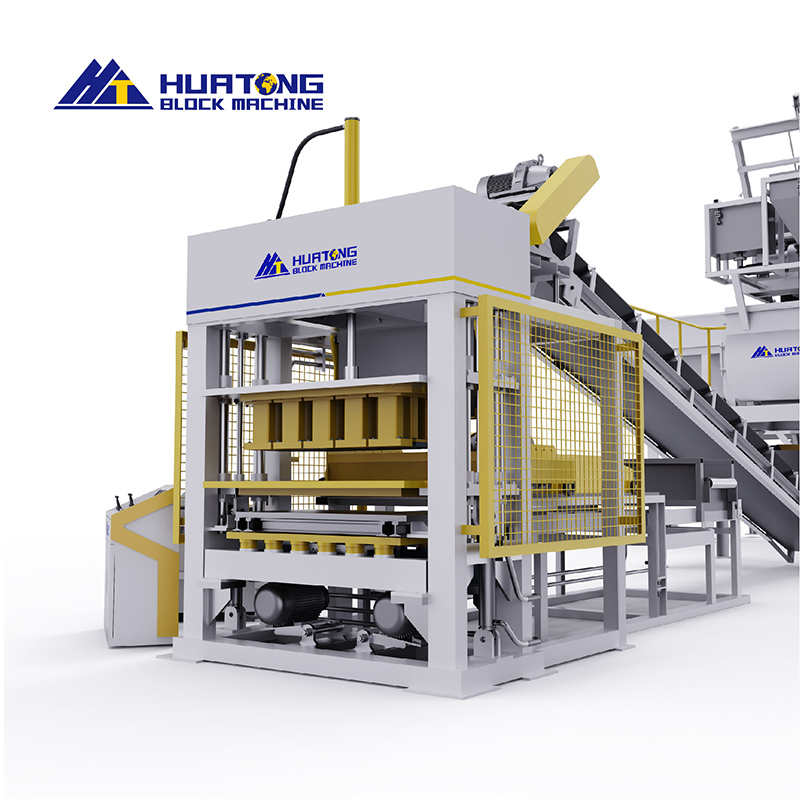

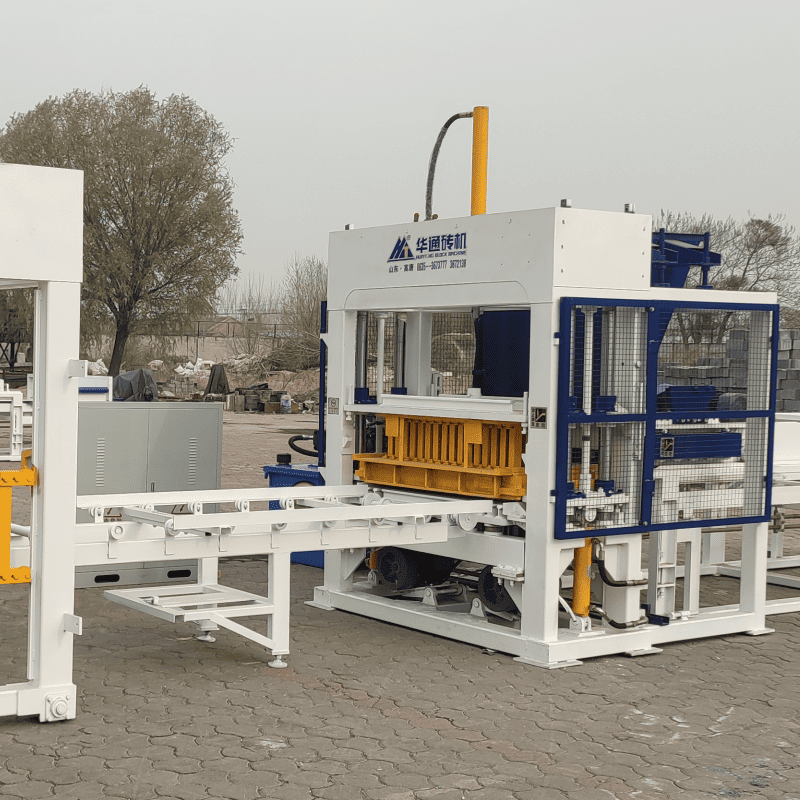

Автоматты бетон блоктарын жасау машинасы біздің машина каталогындағы бір шағын автоматты үлгі болып табылады. QT5-15.QT5-15 үлгісінде бетон беру машинасы, паллет беру машинасы, гидравликалық жүйе, электр басқару шкафы, негізгі машина және дымқыл блок конвейері бар. Машинаның екі жұмыс нұсқасы бар. Біреуі автоматты, екіншісі қолмен. және діріл.

QT5-15 Автоматты бетон блоктарын жасау машинасының техникалық параметрлері

Өлшем	3000x1900x2930мм	Салмағы	10000KGS
Паллет өлшемі	1150x580мм	Өнімділік стандарты	JC/T920-2011
Діріл режимі	Үстел дірілі	Діріл жиілігі	4200айн/мин
Діріл күші	70 Be	Цикл уақыты	15-25 секунд
Гидравликалық қозғалтқыш	15КВт-4П	Діріл қозғалтқышы	2х5,5кв-2П
Бетон беру қозғалтқышы	4КВт-23-4П	Таспалы конвейер қозғалтқышы	3КВт-6П
Ылғал блокты конвейер қозғалтқышы	1,5кв-35-4р	Мобильді жинақтағыш мотор	2х1,5 кВт
Жалпы қуат	37,5 кВт	HS коды	8474809090

QT5-15 автоматты блок жасау машинасының өндірістік қуаты

Өнім түрі	Кескін	Өлшем (мм)	Қалыптау бойынша	Цикл уақыты	Күнделікті шығыс (8 сағ)

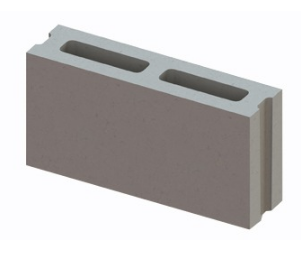

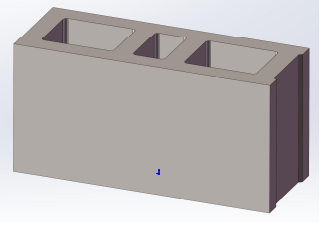

Шұңқыр блок		400×200×200	5 дана	15–20 с	7200–9600 дана
Шұңқыр блок		400×150×200	6 дана	15–20 с	8640–11500 дана
Шұңқыр блок		400×100×200	9 дана	15–20 с	12960–17280 дана

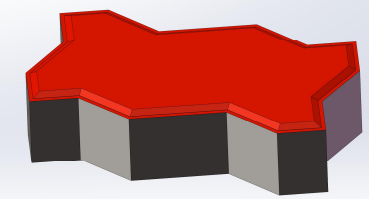

Тротуар кірпіш		200×100×60	20 дана	20–25 с	23000–38400 дана
Тротуар кірпіш		225×112,5×60	16 дана	20–25 с	18400–30700 дана

Өнім мәліметтері QT5-15 Автоматты бетон блоктарын жасау машинасының

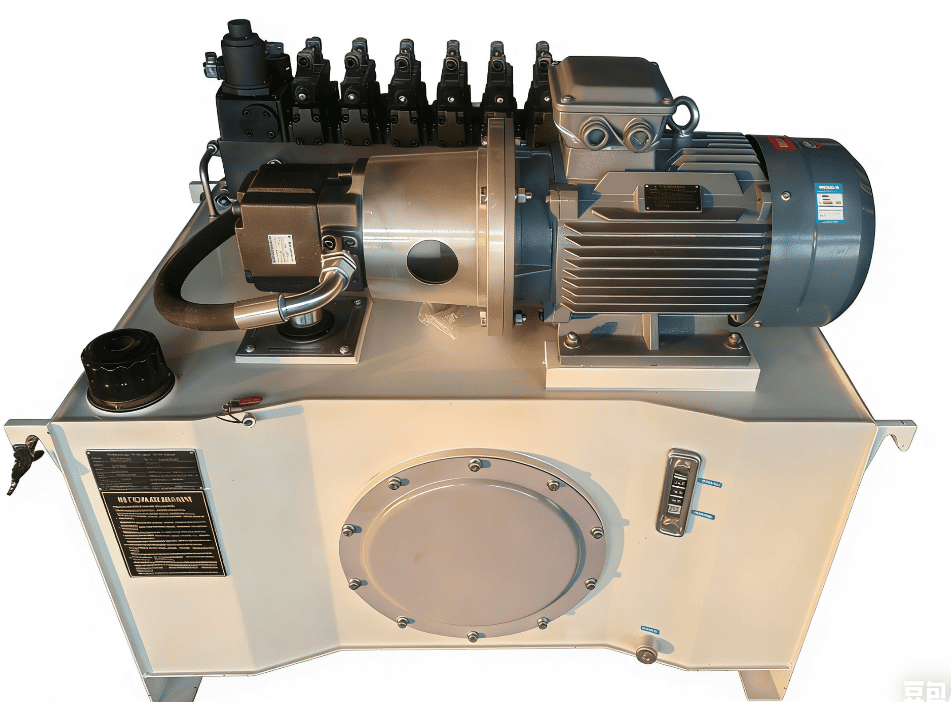

Гидравликалық станция автоматты блок машинасына арналған қуат жүрегі болып табылады. Ол гидравликалық қозғалыстар үшін тұрақты қысым мен ағынды қамтамасыз етеді. Оның тұрақты қысымы және жылдам әрекет ету ерекшеліктері. Біздің гидравликалық станцияда суды салқындатқыш бар. Ол майдың жоғары температурасын болдырмайды, блок машинасының тиімділігін жақсартады және блоктың беріктігін арттырады.	Біз Siemens PLC.PLC автоматты блоктау машинасының электрлік басқару жүйесін қолданамыз, бұл ми мен жүйке орталығы болып табылады. Ол әр түрлі сенсорлық сигналдарды қабылдауға, логикалық операцияларды орындауға және бетонды беруден дайын өнімді бөлшектеуге дейінгі блок өндірісінің толық автоматтандырылған жұмысына қол жеткізу үшін қозғалтқыштар мен гидравликалық клапандар сияқты жетектерді дәл басқаруға жауап береді.

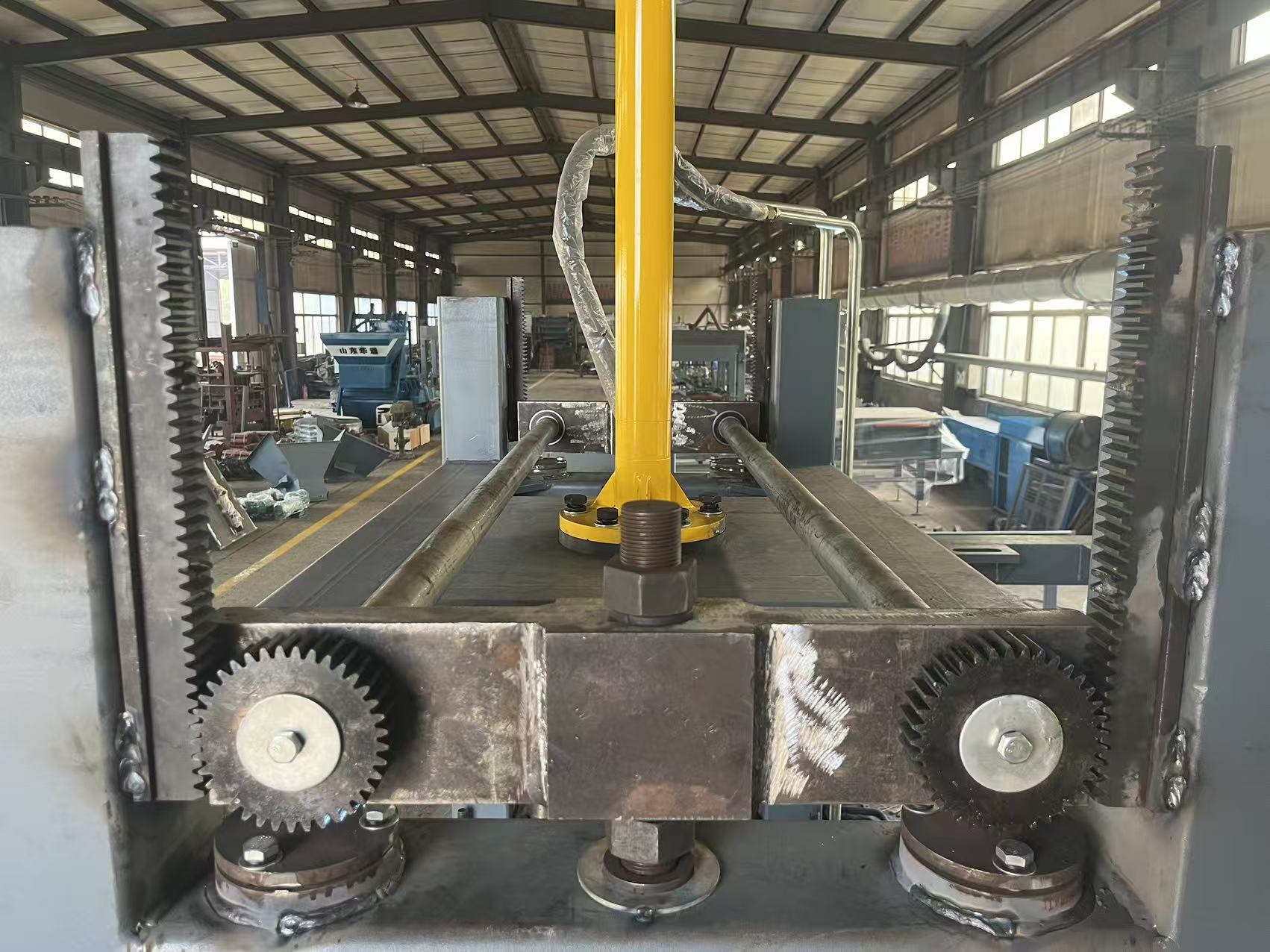

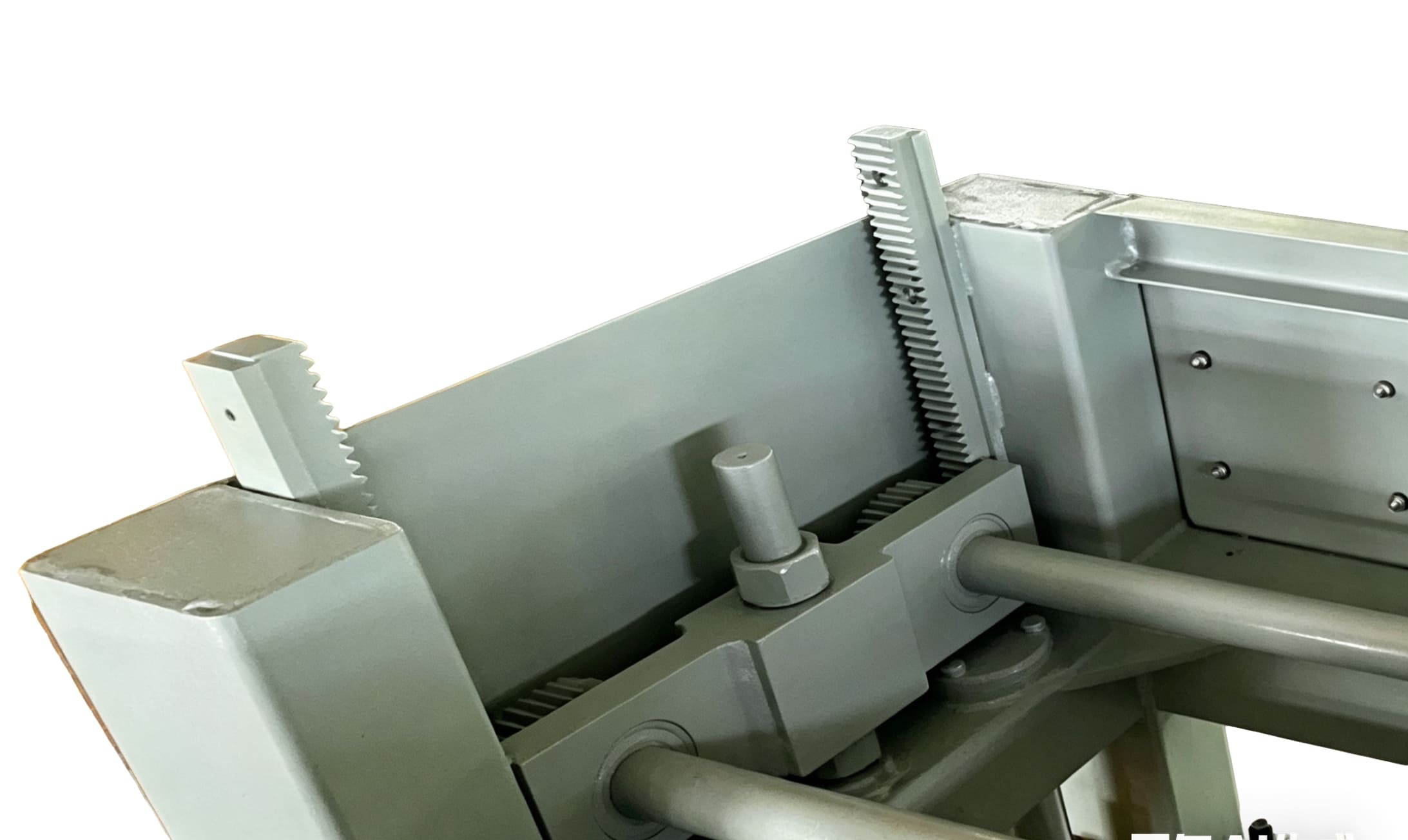

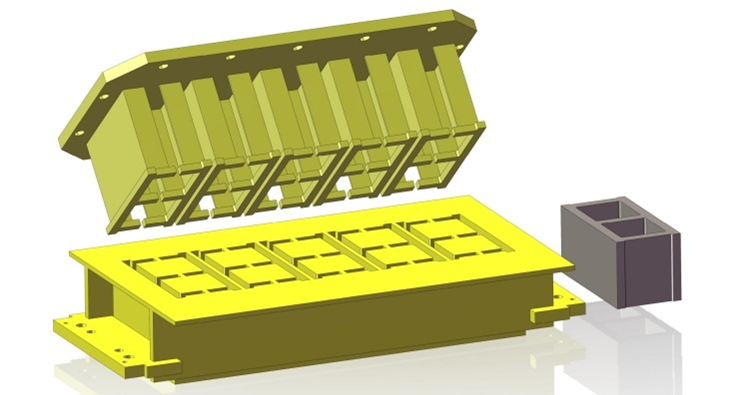

Автоматты блокты машинаның бетон бергіші жеткізуші ретінде жұмыс істейді, ол біркелкі және жылдамырақ бөлу үшін 360 ° айналмалы беруді қабылдайды, бетонның жиналуынан туындаған біркелкі емес блок тығыздығын азайтады. Бұл блок жасау үшін білікті материалдық базаны қамтамасыз етеді.	Біз ер көгеру үшін редуктор мен тірек тепе-теңдік жүйесін қолданамыз, ал аналық зең жоғары және төмен түседі. Бұл қалыптың тұрақты қозғалуын қамтамасыз етеді және әртүрлі биіктіктегі блоктардың өлшемін болдырмайды.
